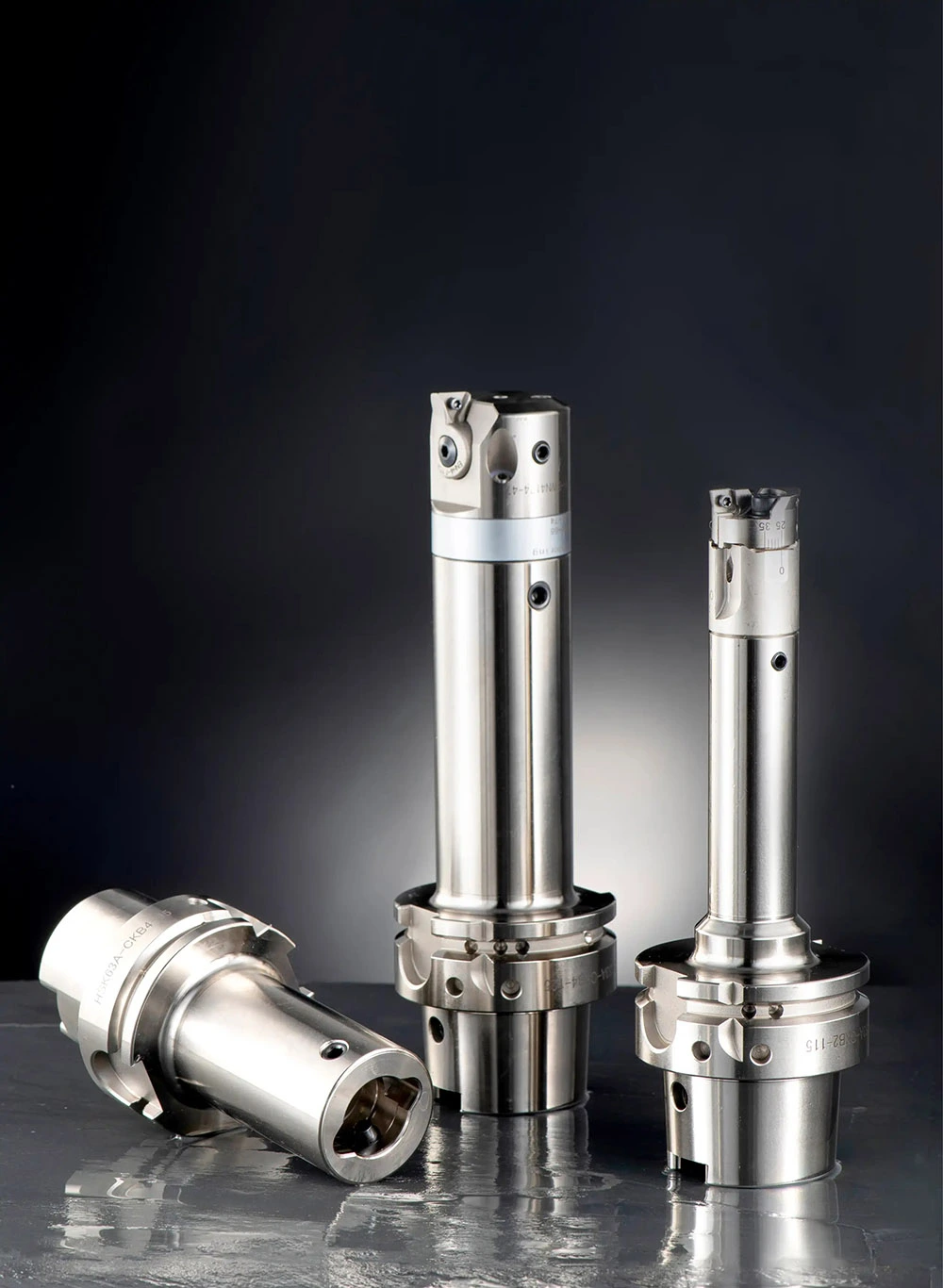

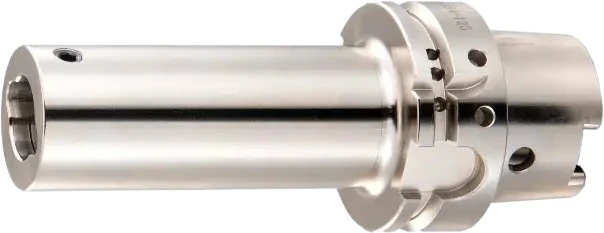

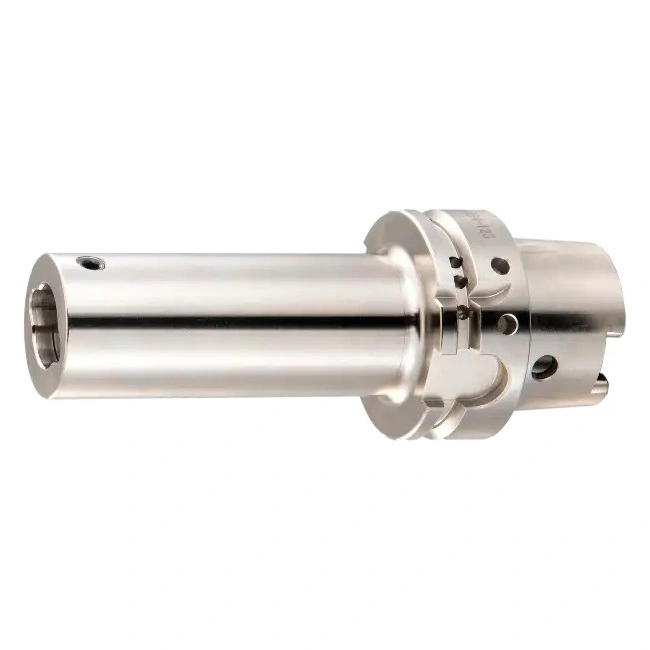

HSK Tutucu

Çap Aralığı: 19mm – 63mm (0,788” – 2,48”)
• Uzunluk Aralığı: 85 mm – 155 mm (3,346” – 6,102”)
• Malzeme: H13 Çelik

Özellikler ve faydalar

• İçi boş sap arayüzü, daha fazla sertlik için eş zamanlı konik ve yüzey teması sağlar
• Maksimum salgı: 0,005 mm
• H5 delik toleransı
• 15.000 RPM'de G6.3'e göre dengelenmiştir
• Daha yüksek hızlı uygulamalar için isteğe bağlı G2.5 dengeleme mevcuttur
• DIN 1835-B'ye uygun düz ve eğimli düz saplı takımlarla uyumlu
• Ayrıntılı boyutlar, toleranslar ve uygulanabilir kesici uçlar için kataloğumuzun 110. sayfasındaki “İndirme” sekmesine bakın.
• Fiyatlandırma veya özelleştirilmiş çözümlerle ilgili sorularınız için lütfen bizimle iletişime geçin.

Talep Gönder

Ürün Açıklaması

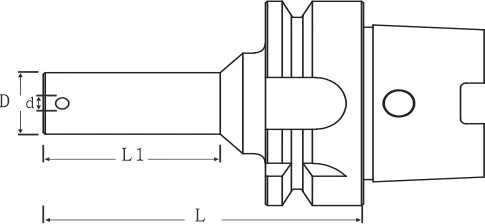

Boyutlar ve Teknik Özellikler

17 mevcut konfigürasyon

Delik Çapı (mm)	Koltuk Çapı (mm)	Koltuk Uzunluğu (mm)	Uç Uzunluğu (mm)	Kütle (kg)
11	19	85	47	1.18
11	19	115	77	1.21
14	24	85	47	1.21
14	24	115	77	1.27
14	24	145	107	1.3
18	31	95	69	1.32
18	31	125	99	1.46
18	31	155	129	1.62
22	39	95	69	1.54
22	39	125	99	1.86
22	39	155	129	2.15
28	50	95	69	1.81
28	50	125	99	2.35
28	50	155	129	2.75
36	63	95	69	2.75
36	63	125	99	3.2
36	63	155	129	3.4
