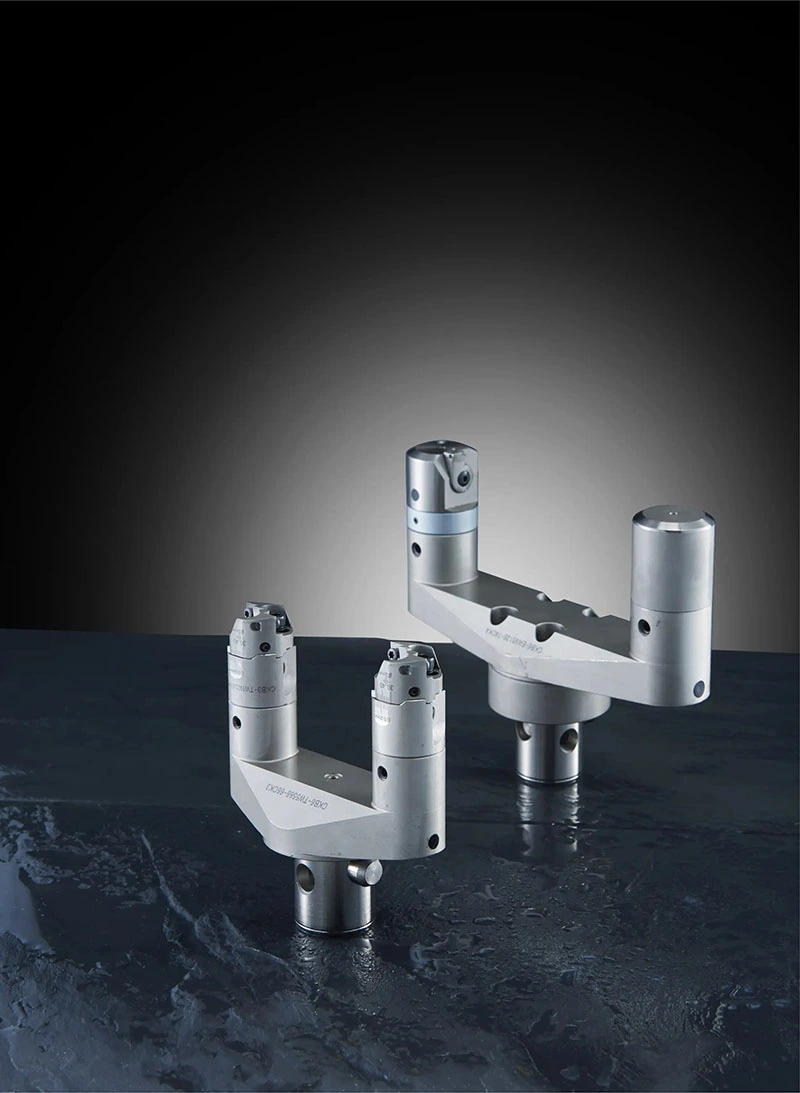

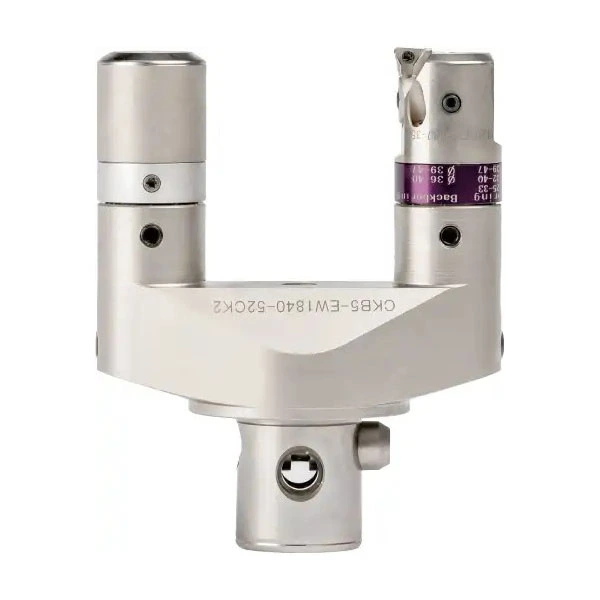

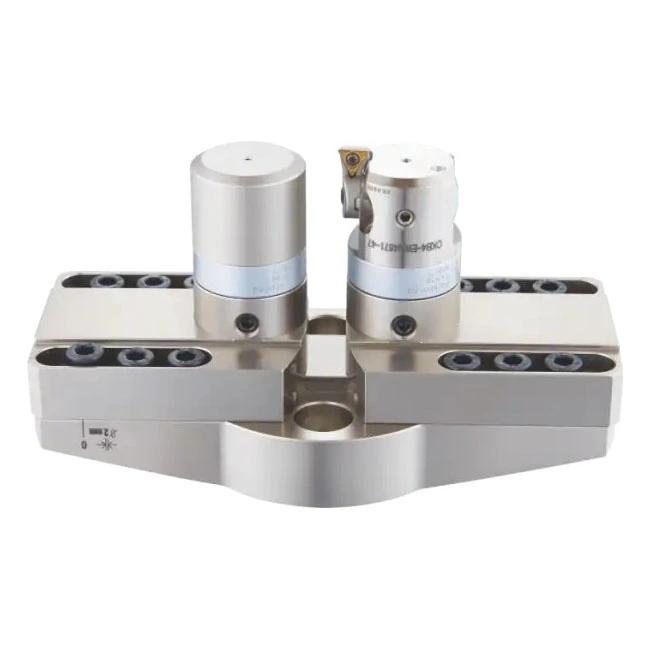

Pim Tornalama Bitirme Kafası

Çap Aralığı: 8 mm – 120 mm (0,315” – 4,724”)
• Uzunluk Aralığı: 78 mm (3,071")
• Malzeme: H13 Çelik

Özellikler ve faydalar

• Dış Delik İşleme Aralığı: 8mm – 127mm
• İç Delik İşleme Aralığı: 80mm – 242mm
• İç ve dış delik işleme için ters çevrilebilir karbür uç tutucu
• Karşı ağırlıklı çift kollu tasarım, titreşimi ve sapmayı azaltır
• Ayrıntılı boyutlar, toleranslar ve uygulanabilir kesici uçlar için kataloğumuzun 106. sayfasındaki “İndirme” sekmesine bakın.
• Fiyatlandırma veya özelleştirilmiş çözümlerle ilgili sorularınız için lütfen bizimle iletişime geçin.

Talep Gönder

Ürün Açıklaması

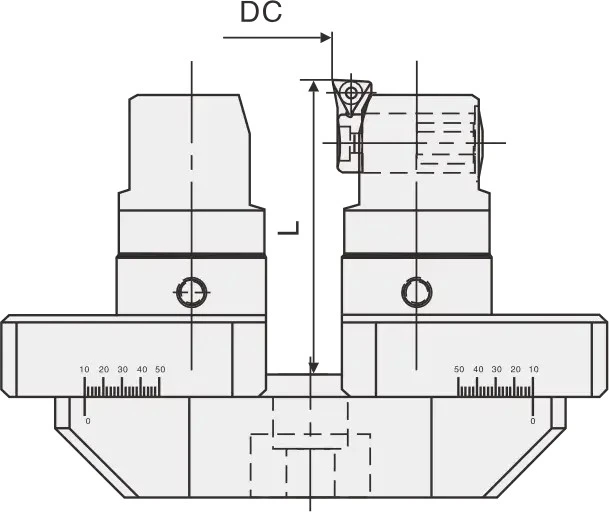

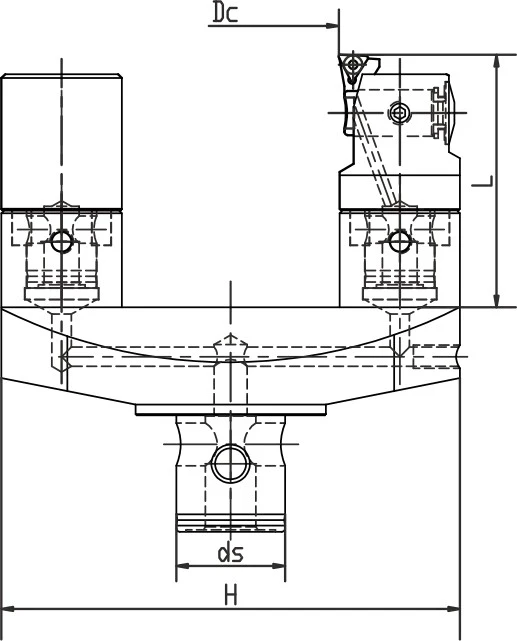

Boyutlar ve Teknik Özellikler

7 mevcut konfigürasyon

Kesme Çapı (mm)	Tutma Çapı (mm)	Uzunluk (mm)	Kesici Blok	Dış Kesme Aralığı (mm)	Genişlik (H) (mm)
80–88	28	52	CKB2-EWN2547-35.5	22–30	79
90–98	28	52	CKB2-EWN2547-35.5	32–40	89
119–129	28	63	CKB3-EWN3260-40	46–55	118
129–139	36	63	CKB3-EWN3260-40	56–65	128
139–149	36	63	CKB3-EWN3260-40	65–75	138
182–195	36	74	CKB4-EWN4174-47	87–100	179
209–222	36	74	CKB4-EWN4174-47	114–127	206
